Gigabyte ha lanzado su placa base de alta gama X870E AORUS Master, que presenta un robusto diseño de VRM con un estilo futurista. La X870E AORUS Master es reconocida como la mejor placa base “Master” para procesadores AM5, ofreciendo soporte para un máximo de 256 GB de memoria DDR5. Gigabyte posiciona este modelo dentro de la serie premium de placas AM5 AORUS, destinadas a entusiastas y overclockers.
Esta placa será compatible desde el inicio con todos los procesadores Ryzen “AM5” que utilizan las arquitecturas Zen 4 y Zen 5. Además de detallar sus especificaciones y características en su página web oficial, Gigabyte también ha proporcionado un manual exhaustivo.
Aunque varios fabricantes han anunciado nuevas placas X870 y X870E, ninguno ha incluido un manual de usuario, dado que estas estarán disponibles oficialmente en septiembre. Gigabyte es el primero en ofrecer un manual con todos los detalles en varios idiomas. Este documento incluye un diagrama completo de la placa, así como instrucciones para la instalación de hardware, configuración de BIOS y guía para la instalación de controladores.
Entre las características más destacadas se encuentran:
- Socket AM5 de AMD: Compatible con procesadores AMD Ryzen de las series 9000 / 8000 / 7000.
- Solución VRM digital de 16+2+2 fases.
- DDR5L de doble canal: 4 DIMMs que admiten módulos de memoria AMD EXPO.
- DDR Wind Blade: Enfriamiento activo mejorado para los módulos de memoria.
- M.2 EZ-Match: Alineación magnética para facilitar la instalación de grandes disipadores de calor.
- WIFI EZ-Plug: Diseño sencillo y rápido para la instalación de antenas Wi-Fi.
- EZ-Latch Plus: Ranuras PCIe y M.2 con un diseño de liberación rápida y sin tornillos.
- EZ-Latch Click: Disipadores M.2 con un diseño que no requiere tornillos.
- Sensor Panel Link: Puerto de video integrado para facilitar la configuración del panel en el chasis.
- Interfaz amigable: Múltiples temas, control de ventiladores AIO y escaneo automático Q-Flash Plus en la BIOS y software.
- Nuevo AORUS Power Center en HWinfo: Para el monitoreo en tiempo real de las fases de energía del CPU.
- Almacenamiento ultrarrápido: 4 ranuras M.2, incluyendo 3 PCIe 5.0 x4.
- Térmica eficiente: Armadura térmica avanzada VRM con zona de E/S AORUS LIGHTING y M.2 Thermal Guard XL.
- Red rápida: LAN de 5GbE y Wi-Fi 7 con una antena direccional de alto rendimiento.
- Conectividad extendida: Doble USB4 Type-C con DP-Alt y HDMI.
- Audio confiable: Audio HD Realtek ALC1220 y condensadores de grado audiophile WIMA.
- Armadura PCIe ultraduradera: La placa metálica trasera de la ranura PCIe x16 para mayor durabilidad.
- Ranura PCIe UD X: Ranura PCIe 5.0 x16 con 10 veces más resistencia para tarjetas gráficas.
La Gigabyte X870E AORUS Master cuenta con un diseño de PCB de 8 capas y un VRM digital de 16+2+2. Cada etapa de potencia está diseñada para soportar hasta 110A, lo que garantiza una estabilidad óptima durante el overclocking. Para alimentar el CPU, incluye dos conectores EPS de 8 pines en la parte superior, que satisfacen las demandas energéticas de los chips Ryzen 9000 de alta gama. La placa base puede manejar hasta 256 GB de DRAM DDR5 (con módulos de 64 GB) a través de 4 ranuras DIMM, alcanzando velocidades de hasta 8200 MT/s. Además, ofrece soporte para AMD EXPO, facilitando que los módulos de RAM alcancen sus velocidades anunciadas sin dificultad.
La placa cuenta con 3 ranuras PCI-E x16 para tarjetas gráficas y de expansión, compatibles con anchos de banda PCI-E 5.0 y PCI-E 4.0. En términos de almacenamiento, dispone de 4 conectores M.2 para SSDs NVMe de alta velocidad, de los cuales tres son compatibles de forma nativa con PCIe 5.0 y uno con PCIe 4.0. Para aumentar la capacidad de almacenamiento, hay también 4 conectores SATA 6Gb/s situados en el borde derecho del PCB.
Con el chipset X870E, la placa base Gigabyte X870E AORUS Master ofrece numerosas opciones de conectividad para dispositivos y acceso a internet, incluyendo un adaptador Qualcomm Wi-Fi 7 QCNCM865 de alta velocidad, un puerto LAN Realtek 5GbE y diversos puertos USB. Las conexiones USB abarcan los modernos puertos Type A USB 3.2 Gen 2, Gen 1 y Type C, que soportan velocidades USB4 y Gen 2×2. Además, hay varios conectores para los puertos USB del panel frontal, así como múltiples conectores para RGB, ARGB, ventiladores, AIO y soluciones de refrigeración líquida personalizadas.
Para los fans al overclocking, la placa incluye botones de encendido y reinicio en su diseño, junto con un lector de códigos Q-LED que facilita la resolución de problemas. En la parte de E/S, los usuarios también podrán encontrar un botón Q-Flash Plus para una actualización sencilla del BIOS y un botón Clear CMOS para reiniciar el BIOS cuando lo deseen.

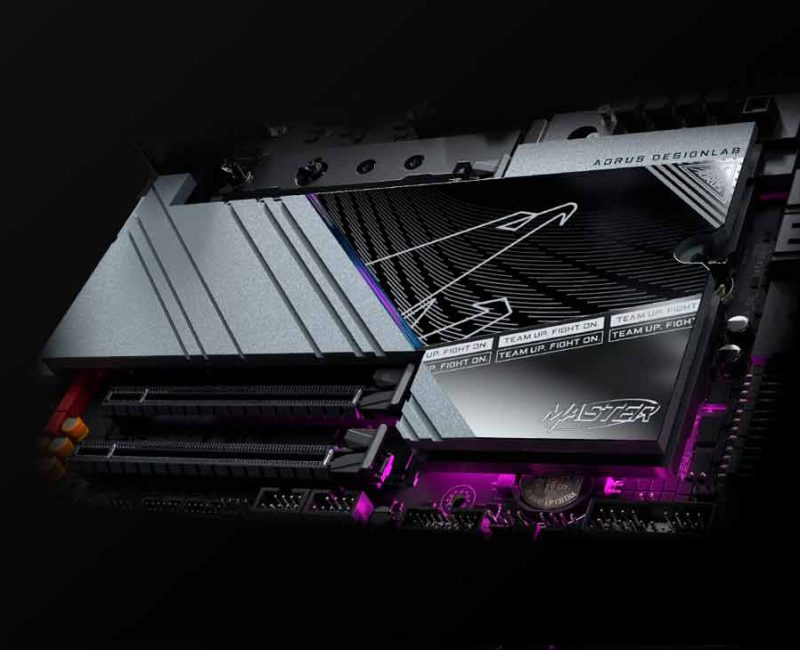

La Gigabyte X870E AORUS Master incorpora EZ-Latch Plus, que permite un diseño sin tornillos y simplifica la instalación de dispositivos en los puertos M.2 y PCI-E. Asimismo, el EZ-Latch Click facilita la instalación de los disipadores de calor M.2. La placa ya cuenta con varios disipadores de calor distribuidos por todo el PCB para una eficiente disipación pasiva del calor, además de una atractiva iluminación RGB integrada en el revestimiento de E/S, que se puede personalizar mediante el software Gigabyte RGB Fusion.
